Dasar Reparasi Handphone

Dalam tulisan kali ini saya ingin membagi dasar-dasar untuk menganalisa dan mereparasi handphone, tulisan ini saya peruntukan bagi teman-teman yg ingin belajar tentang reparasi handphone dan pemula. Bagi para master yg tidak sengaja membaca blog ini mohon di koresi atau ditambahkan jika ada kesalahan
  Cekidot :
Pertama-tama kita mulai dengan mengenal PCB/PWB Ponsel Seperti apa PWB Ponsel dan apa perbedaannya dengan PCB elektronika umumnya? PWB singkatan dari “printed wired board”, PWB merupakan papan yang terbuat dari fiber glass yang didalamnya terdapat kawat penghantar untuk menghubungkan sekian banyak komponen yang akan dijadikan suatu rangkaian yang di intergrasikan dalam satu modul. PWB dan PCB hampir sama fungsi dan jenisnya, PCB singkatan dari “Printed Circuit Board”, PCB biasanya hanya mempunyai 1 sampai dua lapisan jalur yang ditempatkan pada permukaan depan dan belakang. Berbeda dengan PWB ponsel yang mempunyai banyak lapisan jalur, bahkan bisa lebih dari 8 lapisan jalur yang disusun sedemikian rupa. Tentunya dapat anda bayangkan suatu mesin ponsel dengan begitu banyaknya komponen bahkan sangat kecil ukurannya harus terhubung antara satu komponen dengan yang lainnya dijadikan satu rangkaian yang terintergrasi dalam satu modul, padahal PWB Ponsel sangat kecil dan dibatasi ukurannya. Agar ukuran ponsel tidak menjadi besar, dibutuhkan jalur yang bukan hanya 1-2 lapisan melainkan sampai 8 lapisan bahkan lebih, agar jalur-jalur tersebut tidak membutuhkan lahan (area) yang sangat luas. Kerusakan PWB
 1. Korosi sering menjadi penyebab utama dari kerusakan PWB, jalur-jalur PWB sangat kecil dan tipis, akibat korosi jalur menjadi terbutus,
 2. Konsleting, hubung singkat secara elektronis bisa mengakibatkan jalur putus, sama halnya dengan sebuah sikring, bila arus listrik yang melewati kawat/jalur melebihi dari kapasitasnya maka jalur tersebut akan terbakar bahkan putus,
 3. Benturan keras sering kali terjadi akibat ponsel jatuh atau terlempar keras bisa mengakibatkan PWB menjadi bengkok, jalur-jalur yang terdapat di lapisan tengah sangat rentan sekali terhadap tekukan,
 4. Ceroboh atau kesalahan dalam melakukan penyolderan yang mengakibatkan terminal-terminal jalur terputus,
 5. Penggunaan Solder atau Hotair terlalu panas atau melebihi batas suhu yang dianjurkan. Sekarang kita lanjut ke cara menganalisa jalur PWB dengan alat ukur Metode Pengukuran Untuk mengetahui jalur yang putus dari suatu rangkaian diperlukan suatu alat ukur yang disebut AVO Meter, dengan menggunakan AVO Meter kita dapat mengetahui baik tidaknya suatu jalur menggunakan fasilitas pengukuran Ohm “?”. Dalam penganalisaan jalur diperlukan sumber arus listrik yang akan diberikan kepada jalur tersebut. Perlu anda ketahui bahwa didalam AVO Meter sudah terdapat sumber arus yang berasal dari sebuah battery yang telah dipasang didalam AVO Meter, sehingga pada waktu pengukuran tegangan battrey ini akan mengalir pada rangkaian yang diukur, walaupun hanya dapat memberikan arus yang sangat rendah. Untuk menganalisa kerusakan jalur pada suatu rangkaian dapat dilakukan dengan dua cara, pertama pengukuran secara pararel dan pengukuran secara seri. Pada prinsipnya pengukuran tersebut sama saja, akan tetapi akan lebih akurat bila dilakukan dengan dua cara tersebut. Agar dapat lebih dipahami lagi ikuti keterangan dibawah ini:

                                                      Teknik Pengukuran Pararel

 Pada prinsipnya pengukuran resistansi atau tahanan adalah mengukur besaran arus yang akan mengalir pada suatu rangkaian, maka bila disaat pengukuran terdapat suatu jalur yang tidak mempunyai nilai resistansi (Jarum AVO Meter tidak bergerak sedikitpun) atau short (Jarum AVO Meter bergerak penuh ke arah kanan / 0 ohm), besar kemungkinan tidak akan ada arus listrik yang dapat mengalir dari jalur tersebut. Akan tetapi bila terdapat nilai resistansi yang kecil (Jarum AVO Meter akan bergerak lebih jauh ke arah kanan) maka arus yang akan mengalir pada jalur tersebut sangat besar. Bila nilai resistansinya besar (Jarum AVO Meter hanya bergerak sedikit saja ke arah kanan) maka makin kecil arus yang akan mengalir pada rangkaian tersebut. Akan tetapi bila AVO-Meter tidak menunjukan nilai Resistansi (Jarum tidak bergerak sedikitpun) maka tidak terdapat arus yang mengalir pada jalur tersebut. Belum tentu bila dalam pengukuran tersebut tidak menujukan nilai resistansi maka dapat dipastikan jalurnya yang putus, bisa saja tidak terdapat arus yang disebabkan karena terdapat komponen yang bermasalah, mungkin rusak atau hubungannya tidak baik. Oleh karena itu cara pengukuran pararel dapat dilakukan juga untuk menganalisa kerusakan pada suatu komponen atau rangkaian. Teknik Pengukuran Seri Bila hasil pengukuran pararel menunjukan bahwa jalur tersebut tidak mempunyai arus, sebaiknya anda jangan dulu mengambil kepastian bahwa jalur tersebut putus, anda dapat meyakinkannya dengan cara pengukuran secara seri, cara ini membutuhkan skema diagram untuk mengetahui komponen yang akan dilalui oleh setiap jalurnya, pada prakteknya anda akan mengukur satu persatu disetiap komponen yang akan dilalui oleh jalur tersebut. Metode pengukuran secara seri dapat

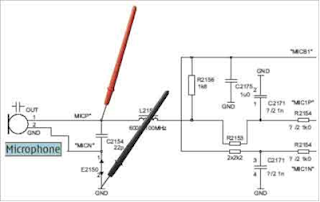

diperlihatkan pada gambar dibawah ini:



 Berbeda dengan metoda pengukuran pararel, dimana AVO-Meter akan menunjukan nilai resistansinya. Sedangkan metoda pengukuran seri dilakukan untuk mengetahui terhubung atau tidaknya suatu jalur. Bila hasil pengukuran menunjukan suatu nilai resistansi (tahanan) maka jalur tersebut tidak terhubung dengan baik, apalagi bila hasil pengukuran AVO-Meter tidak bergerak sedikitpun dipastikan jalur tersebut telah putus. Jalur tersebut normal bila jarum avometer menunjukan “0 Ohm” ( Jarum AVO-Meter bergerak penuh ke arah kanan). Seperti gambar dibawah ini:





 Cara Menganalisa kerusakan jalur Sebagai contoh kasus, disini saya akan mempraktekan cara menganalisa jalur SIM Card pada ponsel Nokia NGAGE QD, walaupun dalam praktek ini hanya diberikan contoh pada permasalahan SIMCard saja, akan tetapi bila anda telah benar-benar paham dengan yang akan dijelaskan ini maka akan mudah dalam penganalisaan jalur pada rangkaian yang lainnya. Pertama kali langkah yang harus dilakukan adalah mengukur nilai Resistansi disetiap jalur/pin out pada Konektor atau Interface SIMCard pada PWB Ponsel. Test Probe AVO-Meter dihubungkan secara pararel, hitam ke Ground sedangkan yang merah dihubungkan kesetiap jalur/pin out. Caranya dapat diperlihatkan pada gambar dibawah ini:


 Gambar diatas dapat dijelaskan sebagai berikut:
 • Setel AVOMeter pada kalibrasi OHM X1, karena pada setingan ini AVOMeter akan dapat memberikan arus yang cukup besar untuk mengalirkan arus listrik pada rangkaian yang akan kita ukur dan AVOMeter tidak akan terlalu peka dalam pengukurannya, terkecuali bila jarum petunjuk AVOMeter hanya bergerak sedikit saja, maka anda dapat menaikan kalibrasinya menjadi OHM X10 atau yang lebih diatasnya.
 • Hubungkan Testprobe yang berwarna hitam kepada Ground (Negatif) pada PWB Ponsel, selanjutnya Testprobe yang berwarna merah hubungkan kepada salah satu jalur SIMCard. Anda ukur satu persatu ke semua kaki-kaki konektor SIMCard. Bila disetiap kaki konektror tersebut terdapat nilai resistansi maka dapat dipastikan jalur tersebut adalah normal / tidak bermasalah. Disaat pengukuran akan ditemukan dari salah satu jalur tersebut, dimana AVOMeter menunjukan 0Ohm (jarum bergerak penuh / Short) ini bisa diartikan bahwa jalur tersebut terhubung langsung dengan Ground. Akan tetapi bila salah satu kaki konektor tersebut tidak memiliki nilai resistansi, kemungkinan besar jalur tersebut telah putus, untuk meyakinkan jalur tersebut putus atau memang jalur itu adalah jalur kosong atau jalur aktif, maka anda dapat melihatnya pada skema diagram. Dapat diperlihatkan pada gambar dibawah ini:



 Pada “SIM READER” pin 6 (VPP), disana terlihat jelas bahwa jalur tersebut adalah jalur yang tidak digunakan, maka bila tidak terdapat nilai resistansi, keadaan tersebut adalah wajar. Pada pin 5 akan dihubungkan ke Ground, maka hal yang wajar bila hasil pengukuran jarum AVO-Meter akan bergerak secara penuh ke arah kanan. Menentukan antar blok yang bermasalah Bila hasil dari pengukuran diatas terdapat salah satu jalur yang putus maka selanjutnya anda tinggal mengetahui jalur alternatif yang akan dihubungkan. Langkah inilah yang cukup memusingkan karena kita harus betul-betul memahami hubungan antar sistemnya, misalkan saja untuk permasalahan SIM Card yang sedang kita bahas ini. Sebelum melakukan pengukuran, harus diketahui hubungan antar sistem yang berkaitan dengan jalur dari konektor SIM Card ini. Bila anda belum mengetahuinya, maka diperlukan skema diagram.

 Dari penjelasan skema diagram diatas, terlihat bahwa jalur dari konektor SIM Card akan diteruskan kepada EMI-Filter, selanjutnya diteruskan kepada UEM. Setelah kita mengetahui hubungan antar sistem tersebut, langkah pengukuran dapat dilakukan secara bertahap dari komponen ke komponen di setiap bloknya, agar jalur alternatif yang akan di Jumper adalah jalur aktif yang semestinya tersambung tanpa harus melewati suatu rangkaian yang aktif, misalkan melakukan jumper dari konektor SIM card langsung ke UPP tanpa melewati UEM sedangkan UEM berfungsi sebagai SIM Detektor dan SIM IF, maka hal ini adalah tindakan yang salah! Ponsel tidak akan dapat bekerja dengan baik. Yang akan menyulitkan adalah menentukan jalur dari komponen manakah jalur yang putus tersebut, apakah jalur dari konektor SIM Card kepada EMIF? atau justru yang putus adalah jalur EMIF kepada UEM?. Oleh karena itu cara pengukurannya harus secara sistematis dan berurutan berdasarkan Sistem didalamnya. Cara pengukurannya gunakan metoda pengukuran secara seri.
 Cara pengukuran dengan AVO Meter komponen-komponen jenis lainnya: .
1.IC PA (POWER AMPLIFIER)IC PA (POWER AMPLIFIER) Untuk memeriksa kaki positif pada PA kita gunakan multitester pada kalibrasi X1, caranya: Letakkan kabel merah (+) AVO di konektor baterai positif (+) pada papan pcb dan kabel hitam (-) AVO pada konetor baterai negatif (-), jarum akan bergerak. Pindahkan kabel merah dikonektor negatif baterai, dan kabel hitam pada konektor positif baterai, jarum akan diam ( takbergerak ). Ini menandakan bahwa jalur positif baterai ke IC PA dalam keadaan baik, namun bila analisa tidak seperti diatas maka jalur positif baterai ke IC PA terjadi hubungan singkat (short) atau putus.

 2.IC POWER SUPPLY Atur kalibrasi pada X1, letakkan kabel hitam (-) AVO pada konektor positif baterai PCB dan kabel merah (+) pada kaki positif ELCO yang berhubungan langsung dengan arus masuk ke IC P S , jarum akan bergerak berarti jalur dari positif baterai ke IC PS baik.

 3.IC CHARGER Atur kalibrasi pada DC10V, lalu hubungkan charger yang dialiri arus listrik kekonektor chager di ponsel.Lalu latakkan kabel merah (+) AVO pada konektor positif baterai dan kabel hitam (-) pada konektor negatif baterai, jarum akan menunjukkan nilai yang sesuai dengan tagangan yang ada pada baterai, berarti IC CHARGER dalam keadan baik.

 4.IC INTERFACE Atur kalibrasi pada X1, letakka kabel hitam (-) AVO pada konektor positif baterai, dan kabel merah (+) pada salah satu lampu, lampu akan menyala berarti IC INTERFACE dalam kondisi baik.

 5.VIBRATOR Atur kalibrasi padaX1 letakkan kabel hitam (-) pada konektor positif baterai dan kabel positif (+) pada salah satu kaki vibrator, apabila jaru bergerak berarti jalur positif vibrator dalam keadaan baik.

 6.BUZZER Atur kalibrasi pada X1, letakkan kabel hitam (-) padakonektor positif baterai dan kabel positif (+) pada salah satu kaki buzzer, jarum akan bergerak dan buzzer akan berbunyi,berarti jalur buzzer baik.

 7.LAMPU LED Atur kalibrasi pada X1 letakkan kabel hitam (-) padakonektor positif baterai, dan kabel merah (+) pada salah satu kaki lampu, lampu menyala berarti jalur lampu dalam keadaan baik.

 8.ELCO Atur kalibrasi pada x1, letakkan kabel hitam pada (-) pada konektor positif baterai, dan kabel merah (+) pada kaki positif ELCO yang berhubungan langsung ke positif baterai, jarum bergerak berarti jalur ke ELCO baik.

 9.CARA MENGUKUR DENGAN MENGGUNAKAN MULTITESTER A. Apabila pengukuran jalur/komponen kita menggunakan kalibrasi pada OHM METER (x1, x10, x100, x1K) dalam kondisi tanpa arus. B. Apabila pengikuran Arus DC (baterai) kita harus menggunakan kalibrasi pada DC Volt (10V, 50V, 100V, 250V) dalam kondisi dialiri arus.

 10. MENGUKUR FUSE (SEKRING) MUNGKIN RUSAK Atur kalibrasi pada x1, letakkan kabel merah (+) pada salah satu kaki R fuse, dan kabe hitam pada kaki satunya lagi, jarum akan bergerak berarti fuse dalam keadaan baik.

 OKe untuk kali ini cukup sekian dulu posting dari saya, tapi jangan khawatir kelanjutannya pasti akan saya posting lagi nanti.
